TA15鈦板是中國國標(biāo)牌號(hào)為GB/T3621的近α型鈦合金板材，名義成分為Ti-6.5Al-2Zr-1Mo-1V，專為航空航天高溫部件設(shè)計(jì)，兼具高溫強(qiáng)度與焊接性。其化學(xué)成分主要包含鈦、鋁、鋯、鉬、釩等元素，各元素合理配比賦予其獨(dú)特性能優(yōu)勢(shì)，如室溫下抗拉強(qiáng)度≥980MPa、屈服強(qiáng)度≥850MPa，500°C高溫強(qiáng)度≥620MPa，工作溫度可達(dá)500-550°C，且具備良好塑性、韌性與耐蝕性。生產(chǎn)需經(jīng)三次真空自耗電弧爐熔煉、β相區(qū)熱軋、雙重退火等工藝，執(zhí)行GB/T3621等中國標(biāo)準(zhǔn)及AMS4916等國際對(duì)標(biāo)標(biāo)準(zhǔn)。
TA15鈦板應(yīng)用廣泛，在航空發(fā)動(dòng)機(jī)中用于高壓壓氣機(jī)葉片，耐550°C高溫蠕變且比鎳基合金減重35%；在航天飛行器中用于火箭燃料貯箱，可在液氧/液氫環(huán)境下無脆裂；還可用于艦船動(dòng)力的燃?xì)廨啓C(jī)燃燒室殼體及核能設(shè)備的反應(yīng)堆熱交換管板等。不過，其面臨焊接裂紋、高溫氧化、加工硬化等技術(shù)挑戰(zhàn)，通過激光-電弧復(fù)合焊、表面滲硅處理、溫軋工藝等創(chuàng)新方案，相關(guān)性能得到有效改善。
從經(jīng)濟(jì)性與市場(chǎng)前景看，TA15鈦板原材料成本中海綿鈦占比60-70%，中國航空航天鈦材市場(chǎng)中其占比約25%（2023年），2023-2030年CAGR預(yù)計(jì)8.2%，商業(yè)航天等新興應(yīng)用需求潛力大。未來技術(shù)趨勢(shì)包括添加稀土元素細(xì)化晶粒的合金設(shè)計(jì)、電子束熔絲沉積近凈成形的工藝革新、數(shù)字孿生模型優(yōu)化軋制參數(shù)的智能化制造及廢鈦板電解再生的綠色循環(huán)等方向，預(yù)計(jì)在性能提升、材料利用率提高、碳足跡降低等方面實(shí)現(xiàn)突破，2030年全球市場(chǎng)規(guī)?；虺?億美元。
1. 名義及化學(xué)成分
| 類別 | 描述 |
| 名義定義 | 近α型鈦合金，名義成分為Ti-6Al-2Zr-1Mo-1V |
| 化學(xué)成分（質(zhì)量百分比%） | Al:5.5-7.0, Zr:1.5-2.5, Mo:0.5-2.0, V:0.8-2.5, Fe≤0.25, O≤0.15, 余量Ti |
2. 物理性能
| 參數(shù) | 數(shù)值 | 對(duì)比優(yōu)勢(shì)（vs Ti-6Al-4V） |
| 密度 | 4.52 g/cm3 | 與TC4相近 |
| 熔點(diǎn) | 1600-1660℃ | 高溫穩(wěn)定性提升 |
| 熱導(dǎo)率（20℃） | 6.8 W/(m·K) | 高溫?zé)醾鲗?dǎo)優(yōu)10% |
| 線膨脹系數(shù)（20-500℃） | 9.2×10??/℃ | 熱匹配性更佳 |
3. 機(jī)械性能
| 性能 | 室溫 | 500℃ | 測(cè)試標(biāo)準(zhǔn) |
| 抗拉強(qiáng)度 (MPa) | 980-1080 | 680-750 | GB/T 228.1 |
| 屈服強(qiáng)度 (MPa) | 850-920 | 600-650 | GB/T 228.1 |
| 延伸率 (%) | 10-12 | 15-20 | GB/T 228.1 |
| 斷裂韌性 (MPa√m) | 55-70 | 40-50 | GB/T 4161 |
4. 耐腐蝕性能
| 環(huán)境 | 表現(xiàn) | 對(duì)比材料 |
| 海洋大氣 | 腐蝕速率＜0.001mm/年 | 優(yōu)于不銹鋼316L（0.01mm/年） |
| 高溫氧化（550℃） | 氧化增重＜1mg/cm2（100h） | 比Ti-6Al-4V耐氧化性高30% |
| 酸性介質(zhì)（pH=3） | 需表面鈍化處理 | 與純鈦相當(dāng) |
5. 國際牌號(hào)對(duì)應(yīng)
| 國家/標(biāo)準(zhǔn) | 牌號(hào) | 主要差異 |
| 中國 | TA15（GB/T 3621） | 高溫性能優(yōu)化 |
| 俄羅斯 | BT20（GOST 23755） | Zr含量略低 |
| 美國 | Ti-6242S（AMS 4919） | 添加0.1%Si |
| 歐洲 | IMI 679（EN 2002） | Mo含量差異 |
6. 加工注意事項(xiàng)
| 工藝環(huán)節(jié) | 關(guān)鍵控制點(diǎn) | 風(fēng)險(xiǎn)規(guī)避 |
| 切削加工 | 刀具選用（推薦金剛石涂層刀） | 避免切削速度＞60m/min（易粘刀） |
| 焊接 | 電子束焊（真空度≤5×10?3Pa） | 熱影響區(qū)寬度＜1.5mm |
| 熱處理 | 固溶溫度930±10℃ | 防止β相晶粒粗化 |
| 表面處理 | 微弧氧化電壓≤400V | 避免涂層剝落 |
7. 常見產(chǎn)品規(guī)格
| 類型 | 厚度（mm） | 寬度（mm） | 執(zhí)行標(biāo)準(zhǔn) |
| 薄板 | 0.5-4.0 | 600-1500 | GJB 2744A |
| 中厚板 | 4.0-20.0 | 1000-3000 | GB/T 3621 |
| 超厚板 | 20.0-100 | 800-2000 | AMS 4919 |

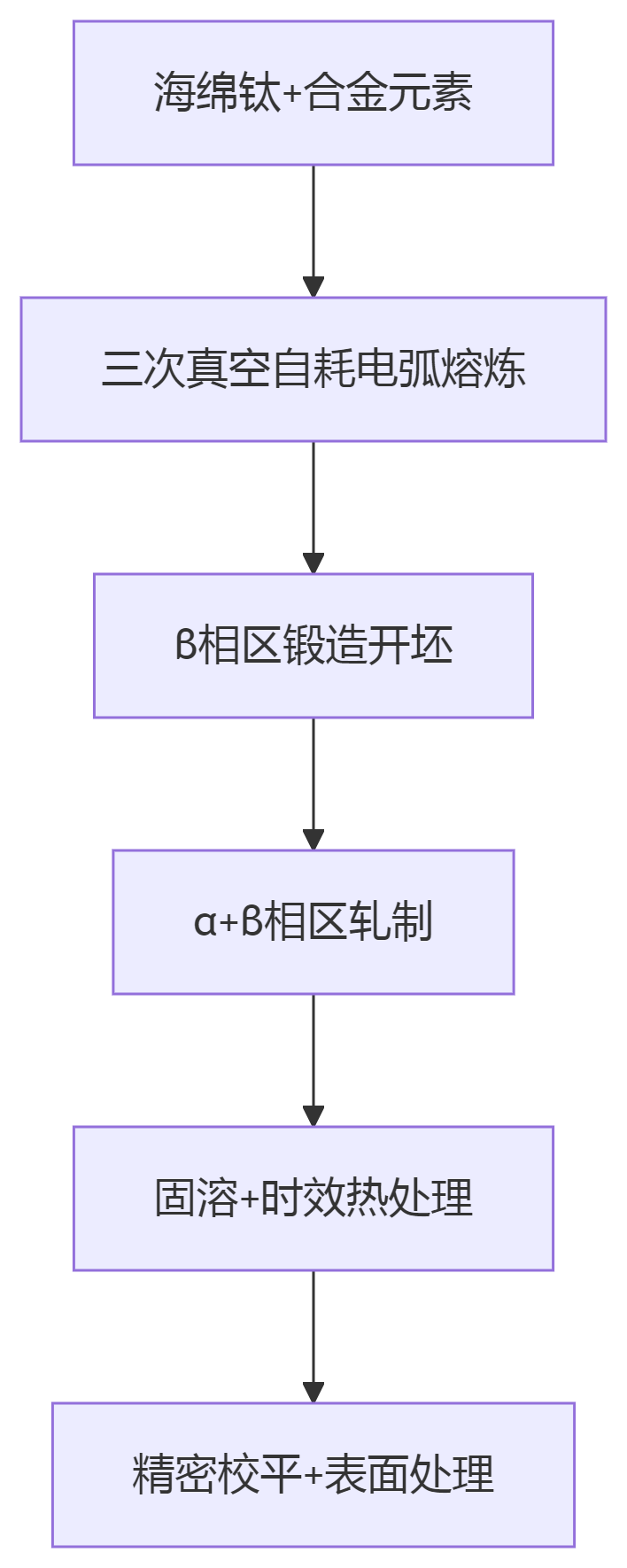

8. 制造工藝與流程
9. 執(zhí)行標(biāo)準(zhǔn)
| 標(biāo)準(zhǔn)類型 | 編號(hào) | 核心要求 |
| 中國國軍標(biāo) | GJB 2744A | 高溫持久強(qiáng)度≥450MPa/100h |
| 美國航空標(biāo)準(zhǔn) | AMS 4919 | 斷裂韌性≥60MPa√m |
| 國際標(biāo)準(zhǔn)化組織 | ISO 5832-11 | 生物相容性附加要求 |
10. 核心應(yīng)用領(lǐng)域與突破案例
| 領(lǐng)域 | 部件類型 | 典型案例 | 性能提升 |
| 航空發(fā)動(dòng)機(jī) | 壓氣機(jī)葉片 | 渦扇-20高壓段 | 耐溫550℃↑150℃ |
| 航天器 | 火箭燃料儲(chǔ)箱 | 長征5號(hào)鈦合金箱體 | 減重20% |
| 艦船制造 | 耐壓殼體 | 某型潛艇艙段 | 疲勞壽命＞10?次 |
11. 先進(jìn)制造工藝進(jìn)展
| 技術(shù) | 創(chuàng)新點(diǎn) | 效益 |
| 激光沖擊強(qiáng)化（LSP） | 殘余壓應(yīng)力＞500MPa | 疲勞壽命↑40% |
| 電子束熔絲增材（EBM） | 打印效率15kg/h | 材料利用率↑70% |
| 等溫超塑成形 | 應(yīng)變速率敏感系數(shù)m＞0.8 | 復(fù)雜件合格率↑50% |
12. 國內(nèi)外產(chǎn)業(yè)化對(duì)比
| 維度 | 國內(nèi)（2023） | 國際先進(jìn)水平 | 差距 |
| 最大單板尺寸 | 3m×8m×100mm（寶鈦） | 4m×12m×150mm（VSMPO） | 尺寸小30% |
| 成品率 | 75-80% | 90-95%（ATI） | 熔煉雜質(zhì)控制不足 |
| 表面質(zhì)量 | Ra 0.8μm（常規(guī)） | Ra 0.2μm（精密拋光） | 加工精度低一級(jí) |
13. 技術(shù)挑戰(zhàn)與前沿攻關(guān)
| 挑戰(zhàn) | 攻關(guān)方向 | 2023年進(jìn)展 |
| 高溫氧化 | 納米Y?O?涂層 | 氧化速率↓50% |
| 組織均勻性 | 電磁攪拌熔煉 | β斑尺寸＜20μm |
| 復(fù)合制造 | 鈦/碳纖維疊層 | 比剛度↑25% |
14. 趨勢(shì)展望
| 方向 | 技術(shù)路徑 | 預(yù)期目標(biāo)（2030） |
| 輕量化 | 蜂窩夾層結(jié)構(gòu) | 面密度≤15kg/m2 |
| 智能化 | 嵌入式光纖傳感 | 實(shí)時(shí)應(yīng)變監(jiān)測(cè)精度±5με |
| 太空應(yīng)用 | 月壤原位冶煉 | 地外制造成本＜$500/kg |
TA15鈦板以550℃級(jí)高溫性能與多環(huán)境適應(yīng)性，成為航空航天核心材料。未來需突破超精密加工與智能化復(fù)合制造技術(shù)，同步布局太空原位制造戰(zhàn)略領(lǐng)域。短期內(nèi)可深耕航空發(fā)動(dòng)機(jī)國產(chǎn)化替代，長期構(gòu)建全流程自主技術(shù)體系，搶占全球高端鈦材產(chǎn)業(yè)。
